調整裝置供調整破碎機排料口大小用。隨著襯板的不斷磨損,排料口尺寸也不斷地變大,而產品粒度也隨之變粗。為了保證產品粒度的要求,必須利用調整裝置,定期地調整排料口尺寸。此外,當要求得到不同粒度產品時,也需要調整排料口大小?，F(xiàn)有顎式破碎機的調整裝置有多種多樣,但歸納起來有:墊片調整裝置、楔鐵調整裝置兩種

    墊片調整裝置
    墊片調整裝置有:利用螺栓頂推和利用液壓缸頂推兩種:
    A、利用螺栓頂推利用螺栓頂推肘板座,取出墊片,則排料增大;反之,加入墊片,則排料口減小推頂肘板座之前,要適當放松拉彈簧,松開壓緊墊板螺栓和支承肘座的螺栓。這種方法適于中、小型破碎機。
    B、利用液壓缸頂推圖3-4所示1200×1500破碎機是采用液壓調整裝置,它是借助液壓缸的活塞桿推動后肘座,然后增加墊片或減少墊片,使排料口減小或增大。然后停止供油,并用螺栓將肘座與后壁壓緊。
    這兩種調整裝置比較,后者操作靈活、省、方便,但結構稍復雜些,所以最適于大中型破碎機。

    楔塊調整裝置
    楔塊調整裝置有兩種形式:楔塊是借助后肘板座與機架后壁之間的兩個垂直放置的楔塊(圖35)作相對運動,來實現破碎機排料口的調整現在被水平放置的楔塊調整裝置所代替。

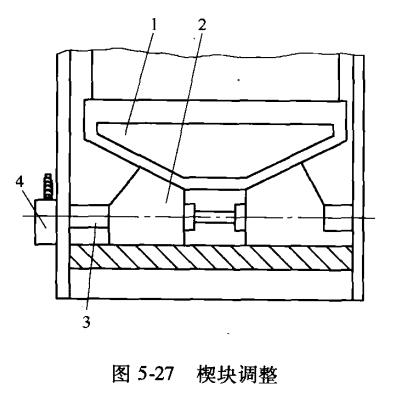

    圖示是借助后肘座與機架后壁之間水平放置的楔塊作相對運動,來實現破碎機排料口的調整。在機架后壁上有后肘座1、楔塊2和有正反螺紋的軸3所構成的調整排料口寬度的機構和由手柄4的驅動機構。

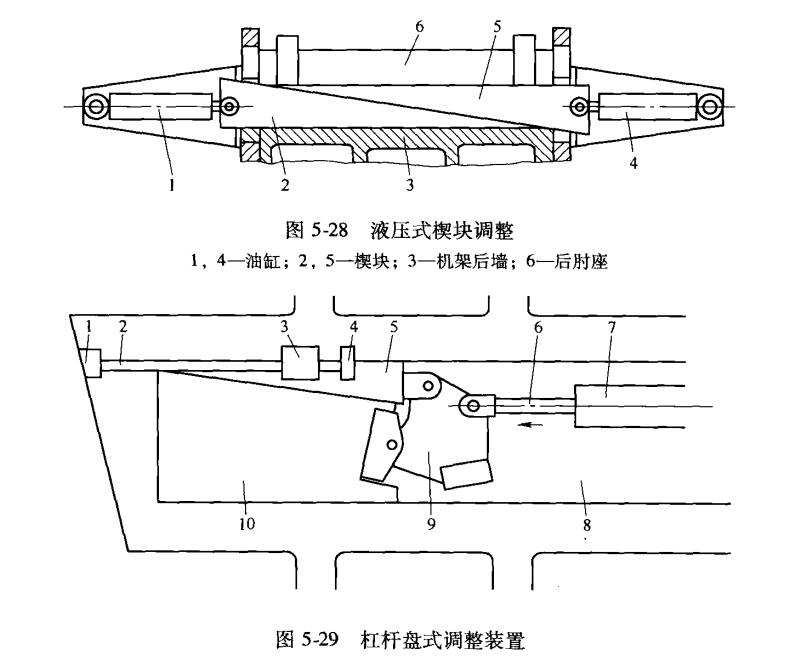

    圖5-28所示又是一種楔塊調整裝置,它有兩只液壓缸1、4,其一端與機架鉸接而另一端與楔塊鉸接。楔塊2、5之間借用90°凹槽面相配合。楔塊2的背面與機架3相配合而楔塊5直邊(背面)與后肘座6相配合。向油缸供油使油缸活塞桿驅動兩楔塊相向或相背運動增減排料口大小。這種調整裝置的優點,能實現無級調整、調整方便省力、可實現自動控制,結構簡單,制作方便。國內外大型顎式破碎機常采用。

    杠桿盤式調整裝置
    如圖所示借助后肘座端部10通過油缸7、活塞桿6、杠桿盤9使肘座壓在墊片和機架后墻上。此時肘座在上下方向的間隙被楔塊5消除,而肘座與墊之間也由油缸、活塞桿和杠桿盤壓得很緊,也消除了之間間隙因此,這種墊片調整裝置可同時滿足三個要求:

    像圖34所示破碎機它是靠兩側壁各裝一個帶有三個螺栓的楔塊來消除肘座與導槽的間隙,而該機是靠鉸接在杠桿盤9上的楔塊來完成;一般破碎機是用兩根拉緊螺栓將肘座后部墊片壓緊,而該機是靠鉸接在杠桿盤9的肘座,通過油缸活塞桿壓緊的,同時又能用它拉動肘座前后移動。

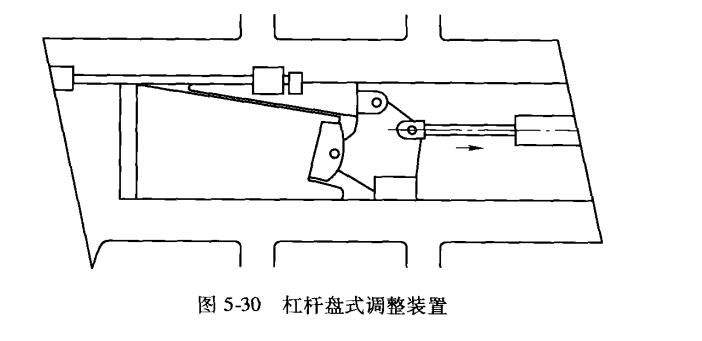

    當要調整排料口時,借助油缸使活塞桿向右移動,通過杠桿盤9首先將楔塊拉向右移(圖5-30),隨著便拉動肘座端部向右移動,同時杠桿盤9也有轉動,使其上的凸塊與導槽底面接觸,此時若活塞桿繼續向右移,則肘座沿導軌底平面繼續向右移,使肘座與后墻板之間距離增大,這個裝置是裝在兩側壁的導槽里,是一種非常省力而又簡易的辦法。發達國家有采用這種排料口調整裝置的。
